Macchina per controllare i fori nelle pietre dure con una ripetibilità di +-0.0015mm

Macchina per produrre fili conici per la lavorazione di alesaggio con impasto di diamante di pietre dure

Obiettivo:

Costruire fili conici in acciaio da diametro 0.35mm a 4mm con una conicità di circa 0.01mm minimo  su 1500mm.



Caratteristiche:

- Carico delle barre cilindriche in manuale su 2 mandrini.

- Controllo della lavorazione con micrometro laser durante la lavorazione in automatico.

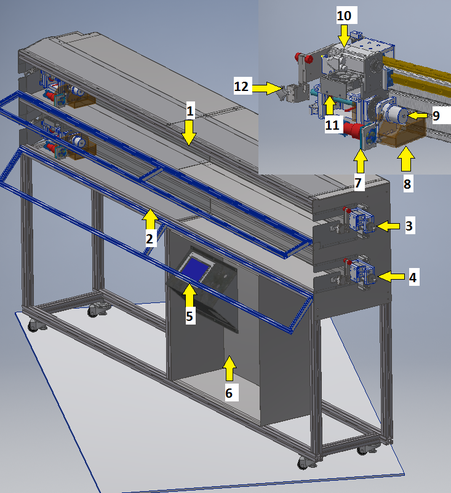

Macchina per allargare i fori di pietre dure utilizzando le barre della macchina sopra.

Obiettivo:

Allargare i fori di pietre dure cilindriche montate in pila con l'utilizzo di un filo conico e di un abrasivo a pasta di diamante.



Caratteristiche:

- 2 stazioni di lavorazione indipendenti.

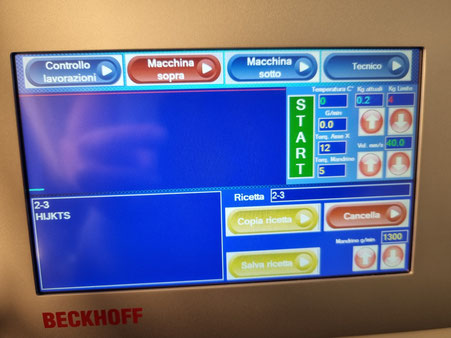

- Controllo della spinta di lavorazione con celle di carico.

- Aggiunta della pasta di diamante in automatico.

- Controllo della temperatura di lavorazione per evitare surriscaldamenti.







Macchina per la lavorazione di Olivage su pietre dure.

Obiettivo:

Smussare i fori di pietre dure.



Caratteristiche:

- Lavorazione in automatico con ripetuti passaggi dei cilindretti di pietra dura sul filo di lavorazione.

- Aggiunta di impasto di diamante in automatico.





Macchina per allargare i fori di pietre dure con filo a spirale.

Obiettivo:

Allargare i fori di pietre dure.



Caratteristiche:

- Lavorazione in automatico con ripetuti passaggi dei cilindretti di pietra dura sul filo a spirale.

- Doppio carrello di lavorazione indipendente con 4 posizioni di lavoro per carrello.

- Celle di carico per osservare la forza di lavorazione e in seguito regolare in modo indipendente ogni filo di lavorazione.





Macchina per il carico automatico di pietre dure e cilindretti

Obiettivo:

Caricare in modo ordinato e in automatico pietre e cilindretti su posaggi circolare per le successive lavorazioni di spazzolatura.



Caratteristiche:

- Carico delle pietre orientate sulla giusta faccia.

- Dopo aver versato i pezzi in una tramoggia questi ultimi vengono caricati in automatico.

- Il posaggio dei cilindretti non é orientato la macchina cerca i fori in automatico.

- Velocità di carico per le pietre 1000Pz ora.
